Короткий ответ?
6061-T6 - это обычный алюминий для механически обработанных деталей: он обрабатывает чисто, сваривает, равномерно анодирует и его легко купить в пластине, прутке и трубе. 7075-T6 - это высокопрочный выбор: примерно в 1,5-2 раза больше предела текучести 6061-T6, за счет свариваемости, коррозионной стойкости и цены. Большинство конструкций должны начинаться с 6061 и переходить на 7075 только тогда, когда расчет или испытание показывают, что необходима дополнительная прочность.
Остальная часть этой статьи объясняет, откуда взялось это эмпирическое правило и где оно нарушается.
Одновременно
В таблице перечислены типичные значения справочника для температуры T6. Ваш сертификат на материал дает минимальные значения, гарантированные для вашего конкретного запаса, и именно с ними следует проектировать.
| Свойство | 6061-T6 | 7075-T6 |
|---|---|---|
| Основные легирующие элементы | Магний, кремний | Цинк, магний, медь |
| Типичный предел текучести | ~275 MPa | ~500 MPa |
| Типичная прочность на растяжение | ~310 MPa | ~570 MPa |
| Типичное удлинение | ~12% | ~11% |
| Плотность | 2.70 g/cm³ | 2.81 g/cm³ |
| Типичная теплопроводность | ~167 W/m·K | ~130 W/m·K |
| Свариваемость (дуговая сварка) | Хорошо, с потерей прочности вблизи сварного шва | Как правило, не рекомендуется |
| Общая коррозионная стойкость | Хорошо | Справедливо; преимущества защитной отделки |
| Типичный анодированный внешний вид | Ровный, прозрачный или окрашенный | Может выглядеть немного темнее или менее однородно |
Выделяются две цифры. Предел текучести почти удваивается, поэтому 7075 используется для высоконагруженных кронштейнов, креплений и конструкционных деталей. Плотность практически не меняется, поэтому прирост силы происходит почти без потери веса. Именно это сочетание делает 7075 привлекательным в аэрокосмической промышленности, производстве спортивных товаров и робототехнике.
Что разница означает на практике
Жесткость не изменяется
Оба сплава имеют почти одинаковый модуль упругости, около 69–72 ГПа. Кронштейн 7075 будет отклоняться почти так же, как и тот же кронштейн 6061 при той же нагрузке. Если вашей проблемой является отклонение или вибрация, изменение сплава не поможет; изменение геометрии поможет.
Сила меняется
Если деталь выходит из строя или выходит из строя при испытании под нагрузкой, 7075 может быть прямым исправлением без изменения конструкции. Это также полезно там, где пространство ограничено, и секцию нельзя просто сделать толще.
Усталость
Оба сплава имеют усталостное поведение, типичное для алюминия: нет истинного предела выносливости, поэтому циклические нагрузки требуют тщательного анализа. Там, где усталость является основной проблемой, 2024-T3/T351 иногда выбирают из-за его устойчивости к образованию трещин, а отделка поверхности и кромки ломаются так же, как и выбор сплава.
Механическая обработка обоих сплавов
Оба хорошо обрабатываются работают, и обе являются одними из самых распространенных материалов в магазинах с ЧПУ. Стоит знать несколько отличий:
- 7075 сложнее и, как правило, обеспечивает немного лучшую отделку поверхности и более четкие края прямо с ножниц
- 6061 может производить более длинные стружки и немного больше заусенцев на тонких краях
- 7075 тонкие стенки более жесткие по текучести, но все еще изгибаются под действием сил резания, поэтому правила толщины стенки не расслабляют
- Большие, сильно карманные детали из любого сплава могут перемещаться после механической обработки по мере высвобождения внутренних напряжений; сбрасываемые напряжения, такие как T651 и T7351, уменьшают это
При снятии большой части заготовки попросите снять напряжение с пластины (T651 для обоих сплавов или T7351 для 7075). Они являются нормальной формой для пластины и помогают плоскостности на больших деталях.
Сварка и соединение
6061 широко сваривается с присадочными сплавами, такими как 4043 или 5356. Термообработанная зона теряет большую часть своей прочности T6, поэтому сварные конструкции проектируются с этой уменьшенной прочностью или подвергаются повторной термообработке после сварки.
7075 обычно считается непригодным для обычной дуговой сварки, поскольку он подвержен растрескиванию. Соедините детали 7075 с помощью крепежа, клея или натяжных фитингов. Если конструкция требует как сварки, так и высокой прочности, рассмотрите сварную раму 6061 с болтовыми вставками 7075 в высоконагруженных точках.
Коррозия и отделка
6061 обладает хорошей общей коррозионной стойкостью и часто используется в помещении. 7075, с содержанием меди, более подвержен коррозии и коррозионному растрескиванию под напряжением в оттенке T6. Закалки T73 и T7351 имеют некоторую прочность для гораздо лучшей устойчивости к коррозионному растрескиванию под напряжением и распространены в сложных условиях.
Оба хорошо анодируют. Анодирование типа II дает прозрачные или окрашенные цвета; 6061 имеет тенденцию производить более ровный, предсказуемый цвет. 7075 может выглядеть немного темнее или теплее, что имеет значение, если детали в обоих сплавах должны сочетаться бок о бок. Твердое анодирование (тип III) работает на обоих и повышает износостойкость. Химическое конверсионное покрытие является более легкой альтернативой, где необходимо поддерживать электропроводность.

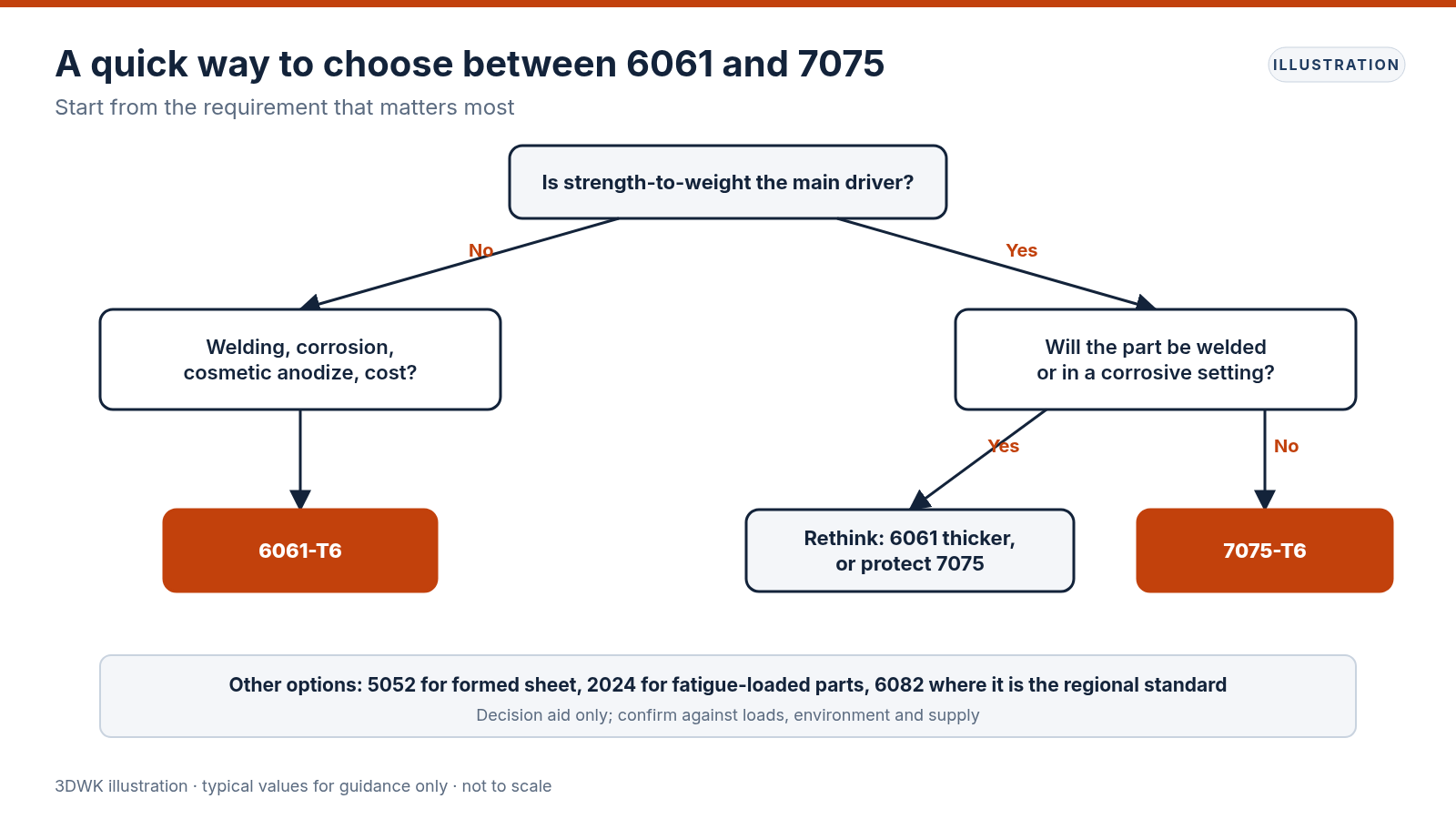

Выбор по сценарию
Корпуса, корпуса и общие кронштейны
6061-T6. Прочность редко является пределом, косметическое анодирование легче подобрать, а запас легко доступен.
Высоконагруженные конструктивные детали, приспособления и инструментальные пластины
7075-T6 или T651, при условии, что деталь не сварена и окружающая среда не агрессивна. Используйте T7351 там, где коррозионное растрескивание под напряжением является проблемой.
Формованные листовые детали
Ни то, ни другое не идеально. 5052-H32 сгибается намного легче и является обычным выбором для корпусов из листового металла.
Теплоотводы и тепловые части
6061 проводит тепло заметно лучше, чем 7075. Сплавы серии 6000, включая экструзионные марки, являются нормальным выбором.
Сварные рамы
6061, рассчитанный на пониженную прочность вблизи сварных швов.
Другие алюминиевые сплавы, о которых стоит знать
| Сплав | Почему вы можете выбрать его |
|---|---|
| 2024 | Хорошие характеристики усталости и роста трещин; часто покрыт оболочкой для защиты от коррозии |
| 5052 | Отличная формуемость и коррозионная стойкость листового металла |
| 6063 | Экструзионный сплав с тонкой отделкой поверхности для профилей |
| 6082 | Распространенный структурный сплав в Европе, аналогичный 6061 |
| MIC-6 / литая пластина | Очень плоский и стабильный для крепежных пластин; более низкая прочность |
Факторы доступности и стоимости
Оба сплава широко поставляются в виде пластин и круглых стержней, но 6061 доступен в большем количестве форм и размеров, включая трубку, уголок и многие экструдированные профили. 7075 в основном покупается в виде пластин и стержней. Когда деталь нуждается в необычном размере или форме, 6061 обычно легче получить быстро.
Сырье 7075 обычно стоит более 6061 для одного и того же размера, и эта разница больше всего проявляется на крупных, в основном твердых деталях, где материал составляет большую долю от общего количества. На небольших, сильно обработанных деталях доминирует машинное время, и выбор сплава оказывает меньшее влияние на конечную цену.
Срок изготовления заказа может иметь такое же значение, как и стоимость. Если проект реализуется в сжатые сроки, прежде чем приступать к проектированию, спросите, имеется ли на складе требуемая толщина листа в выбранном сплаве и закалка.
Распространенные ошибки при выборе между ними
- Переключение на 7075 для решения проблемы жесткости, когда поможет только геометрия
- Указание 7075 для сварной рамы
- Смешивание сплавов на деталях, которые должны совпадать после анодирования без предварительного тестирования цвета
- Выход из настроения, поэтому наступает более мягкое состояние
- Использование 6061 для плотных изгибов в листе, где он имеет тенденцию трескаться снаружи изгиба
- Забывая, что 7075-T6 во влажной, напряженной среде может потребоваться оттенок T73 или защитная отделка
Короткий обзор дизайна часто улавливает их перед первым заказом. Изменить примечание к материалу намного дешевле, чем готовую партию.
Заметка по тестированию
Если сомневаетесь, проверьте. Сертификаты на материалы подтверждают, что запас соответствует его спецификации, но настоящая проверка - это прототип при репрезентативных нагрузках. Быстро обработанный прототип в каждом сплаве часто решает вопрос быстрее, чем дальнейший анализ, особенно при прогибе, подгонке и отделке.
Написание выноски материала
Будьте конкретны. «Алюминий» сам по себе предлагает замену. Четкие выносные наименования сплава, отпуска и, где это уместно, спецификации, например, «6061-T6 или T651» или «7075-T7351 пластина». Если замена приемлема, скажите это на чертеже; если нет, скажите то же самое.
- Назовите сплав и закаляйте вместе
- Позвольте пластине сбрасывать напряжение для больших деталей
- Укажите отделку и применимы ли размеры после отделки
- Запросите сертификаты на материалы, когда важна прослеживаемость
Последующие шаги
Если вы не уверены, какой сплав подходит, загрузите модель через форму предложения и опишите нагрузки и окружающую среду в примечаниях. Инженер, проводящий обзор, может предложить сплав, а также характеристики оттенка и флага, которые было бы легче сделать в одном или другом.
